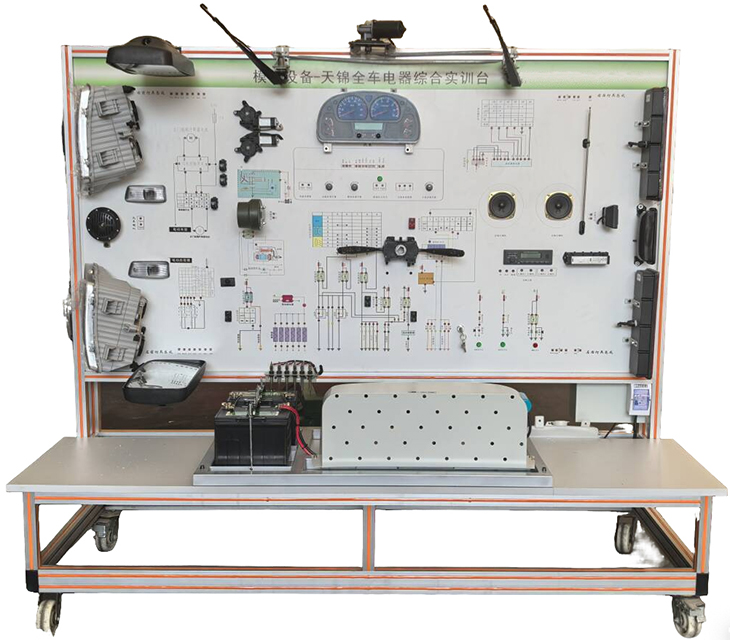

SBQC-TJ03天錦全車電器（綜合系統）實訓臺
一、產品需求
天錦全車電器（綜合系統）實訓臺以東風天錦運輸車配備的全新電器系統為基礎制作電器實訓臺。實訓臺檢測面板和電器實物混合在電路圖中，可模擬原車的工作原理與電路布局。實訓臺可適用于車輛培訓機構對汽車電器系統構造與維修實訓教學，能夠滿足對汽車電器系統的結構、工作原理、故障設置及診斷的教學需要。
二、組成要求
（1）實訓臺要求配備蓄電池、保險絲盒、啟動電機、交流接觸器等；
（2）設備應包括發電機、起動機、點火開關、喇叭、前霧燈、前照燈、轉向燈、防空燈、示寬燈、組合尾燈、牌照燈、組合儀表、燈光開關、雨刮馬達、雨刮擺臂、噴水電機、音響系統等；
（3）實訓臺應包含檢測面板及電器線路檢測端子。
三、功能要求
（1）展示功能要求：把電器系統部件按原車基本位置順序排列，充分展示汽車燈光系統、照明系統、儀表系統、雨刮系統（雨刮馬達、雨刮聯動機構、雨刮擺臂、噴水壺、噴水電機）、點火系統、音響系統的組成結構。
（2）動態運行功能要求：在車身電器基礎上，應配備各相關輔助控制裝置，可如原車一樣實際工作。在操縱實訓臺上的各種電器開關、按紐，真實演示汽車燈光系統、照明系統、儀表系統、雨刮系統、起動系統、
充電系統、音響系統的工作過程。
（3）檢測功能要求：實訓臺面板上要求安裝檢測端子，可直接在面板上檢測電器系統各電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
（4）臺式結構臺架，底架雙層結構，要求采用鋁合金型材搭建，美觀大方。合理的工業造型，整體結構合理，安全系數高。
（5）應配置智能故障設置系統：
1）故障設置系統教員在講課時，可在故障設置系統中以教員賬號登錄，設置故障。學員考核在考核系統上進行故障診斷與排查，最后在故障設置系統上以學員賬號排除。
2）教員界面可單個設置也可多個故障同時設置，并有全部設置故障和全部清除等功能。
3）采用不小于7寸（分辨率不低于800*480）工業彩色觸摸屏，中文菜單，界面友好，操作方便。
4）應采用485工業總線通訊
2. 通訊距離遠，信號穩定，抗干擾。
四、產品工藝要求
（1）面板工藝和特點：測量面板應采用不低于4mm厚優質鋁塑面板作底板，堅固耐用，不易變形。面板配高清晰彩色噴繪電路圖。
（2）移動臺架應采用優質國標鋁材組裝拼接。移動腳輪帶鎖定裝置，方便移動和固定教學。
五、技術參數要求
（1）外形尺寸：不小于2400×600×1900（長×寬×高mm）；
（2）動力電源：220V交流電壓；
（3）工作電壓：24V直流電壓；
六、實訓項目要求
實訓臺應至少滿足以下實訓項目：
汽車燈光照明系統檢測與維修、汽車儀表系統檢測與維修、汽車啟動系統檢測與維修、汽車充電系統檢測與維修、汽車雨刮系統檢測與維修、汽車玻璃升降系統檢測與維修、汽車電動后視鏡系統檢測與維修、音響系統檢測與維修、電控系統檢測與維修、系統工作電壓/電流診斷。
